拉繩位移傳感器的數字信號省去了PLC的模擬量輸入模塊，利用modbus協議完成信號的采集，并且可以同時并聯多路位移傳感器。不過由于串行通信速率的限制，系統響應時間較長（通常幾十毫秒的響應時間），無法適應高速測量場合的需要。模擬量信號在傳輸過程中容易受到干擾，電壓信號還存在信號衰減問題，難以用于遠距離傳輸場合，PLC模擬量輸入模塊的分辨率有限，難以實現系統高精度測控的目的。

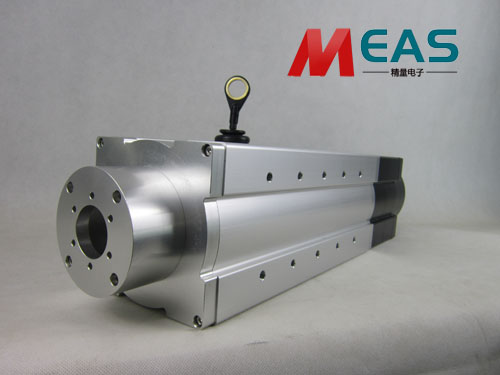

拉繩位移傳感器內部的測量電纜纏繞在滾筒上，卷筒有螺紋，可確保正確展開和縮回電纜。不銹鋼電纜在傳感器的開口側附有一個線夾，另一端連接到滾筒。線夾連接到感興趣的對象。當物體移動時，不銹鋼電纜在滾筒處展開或縮回。位移傳感器內部的彈簧保持對電纜施加恒定張力，以避免電纜下垂。它們?cè)谶M(jìn)行水平測量時非常方便。滾筒連接到旋轉傳感器。當滾筒旋轉時，由于物體的運動，傳感器會檢測到這種運動，然后傳感器輸出與滾筒運動成比例的位置信號。
|
